○ 配置了多功能夹具可做双臂B-β测试和单臂C-γ测试
○ 机械模具、铸件技术更稳定,中心角度不会因长时间使用偏移,导致数据不准
○ 采用国际先进进口17位绝对值光电编码器
卧式分布光度计(配光曲线)完全满足CIE-70, IES-LM-79, IES-LM-75, IES-LM-80, (EU) 2019/2015, EN13032-1 clause 6.1.1.3 goniophotometer type 1等要求,被测灯具旋转角度范围: (γ) ±180° (或者0~360°), (C) ±180° ( 或者0~360°)连续旋转不绕线(专利技术)。同时配置了多功能夹具可做双臂B-β测试和单臂C-γ测试。用于测量各类LED室内照明灯具、投光灯具、道路照明灯具的空间光强分布及多种光度参数。配专用光谱分析仪可实现空间色度特性测量。
测量参数
空间光强分布、任意截面上的光强分布曲线(可分别用直角坐标系或极坐标系显示)、空间等光强曲线、平面等照度分布曲线、亮度限制曲线、环带光通量、眩光等级、灯具效率、有效发光角、上射光通量、下射光通量、灯具总光通量、有效光通量 、利用系数以及电参数
B-β测量 C-γ测量
文件输出格式
*.CIE CIE文件格式
*.IES IESNA 北美标准格式
*.TM14 TM14 文件格式(英国标准)
*.EUT EULUMDAT 文件格式 (德国标准)
*.CSV EXCEL表格格式
......
>被测灯具可绕垂直轴和水平轴转动,转动范围:±180°(或 0-360°)
>角度精度:0.1度,传动角度分辨率:0.01度
>光度测量范围
照度:0.01lx-10000lx 光强:1cd-107cd(探头)
>光度测量精度 :2% (标准光源下)
>杂散光:≤ 0.1%;
>被测对象(含灯具和夹具)的最大允许尺寸
B-β方案:1100mm(宽)×1600mm(高)
C-γ方案:Φ1600mm(直径)×550mm(深)
• 完全满足CIE-70, IES-LM-79, IES-LM-75, IES-LM-80, (EU) 2019/2015, EN13032-1 clause 6.1.1.3 goniophotometer type 1
• 测试灯具旋转角度范围: (γ) ±180° (或者0~360°), (C) ±180° ( 或者0~360°)
• 配置了多功能夹具可做双臂B-β测试和单臂C-γ测试
• 角度精度:0.1°
• 光度探头精度: CIE Class A
• 通过RS485/USB连接电脑,中英文软件可以在Win7, Win8, Win10 及Win11下运行
• 测试数据可以导出如下格式文件:ies, ldt, cie, cib, tm4, cen, excel等,导出的文件可用于相关照明设计软件如DiaLux
在测试过程中,探头保持静止,灯具绕垂直轴(γ轴)和水平轴(C平面轴)转动,从而得到整个空间的光强分布。
测量平面图
测量方案
CIE Pub. NO.70, “The Measurment of Absolute Luminous Intensity Distributions”
CIE DIV.Ⅱ-TC10, “Photometry of Luminaires”
CIE Pub.NO.76, “Photometry-the CIE Sytstem of Physical Photometry”
CIE 121-1996 “The Photometry of Goniophotometer of Luminaries”5. IESNA LM-75 “Goniophotometer Types and Photometric Coordinates”
IESNA LM-79 “Electrical and Photometric Measurements of Solid-state Lighting Products”
IESNA-1971(73-96),“IES Practical Guide to Photometry”
IESNA 61341 “Method of Measurement of Center Beam Intensity and Beam Angle(s) of Reflector Lamp”
GB/T 9467-2008, “室内灯具光度测试”
GB/T 9468-2008, “道路照明灯具光度测试”
GB/T 7002-2008,“投光照明灯具光度测试”
LB/T 001-2008 “整体式LED路灯的测量方法”
GB/T 24824-2009 “普通照明用LED模块测量方法”
LB/T 001-2009 “ 整体式LED 路灯的测量方法”
...

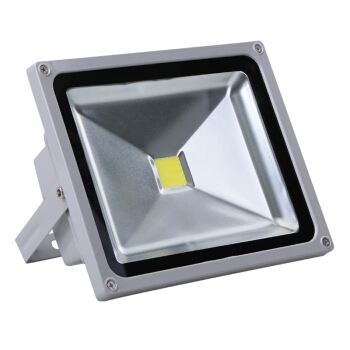

户外灯具、道路灯具、室内灯具、投光灯具等各类灯具的光度性能测试。
