GPM-1600(L)分布光度计系统由主机、控制柜和探测器组成，实现对光源或灯具空间各个方向上的光强、空间颜色分布、平均颜色特性及空间颜色不均匀性测量。可同时实现CIE标准 B-β和C-γ测量方案。

测量参数与GPM-1800B完全相同。

                                                                                                            C-γ测量                                                                               B-β测量

测量参数

空间光强分布、任意截面上的光强分布曲线（可分别用直角坐标系或极坐标系显示）、空间等光强曲线、平面等照度分布曲线、亮度限制曲线、环带光通量、眩光等级、灯具效率、有效发光角、上射光通量、下射光通量、灯具总光通量、有效光通量 、利用系数以及通过创惠的数字电参数测量仪同时实现电压、电流、功率、功率因数等电性能参数测量，并生成完整的灯具光电性能参数报告。

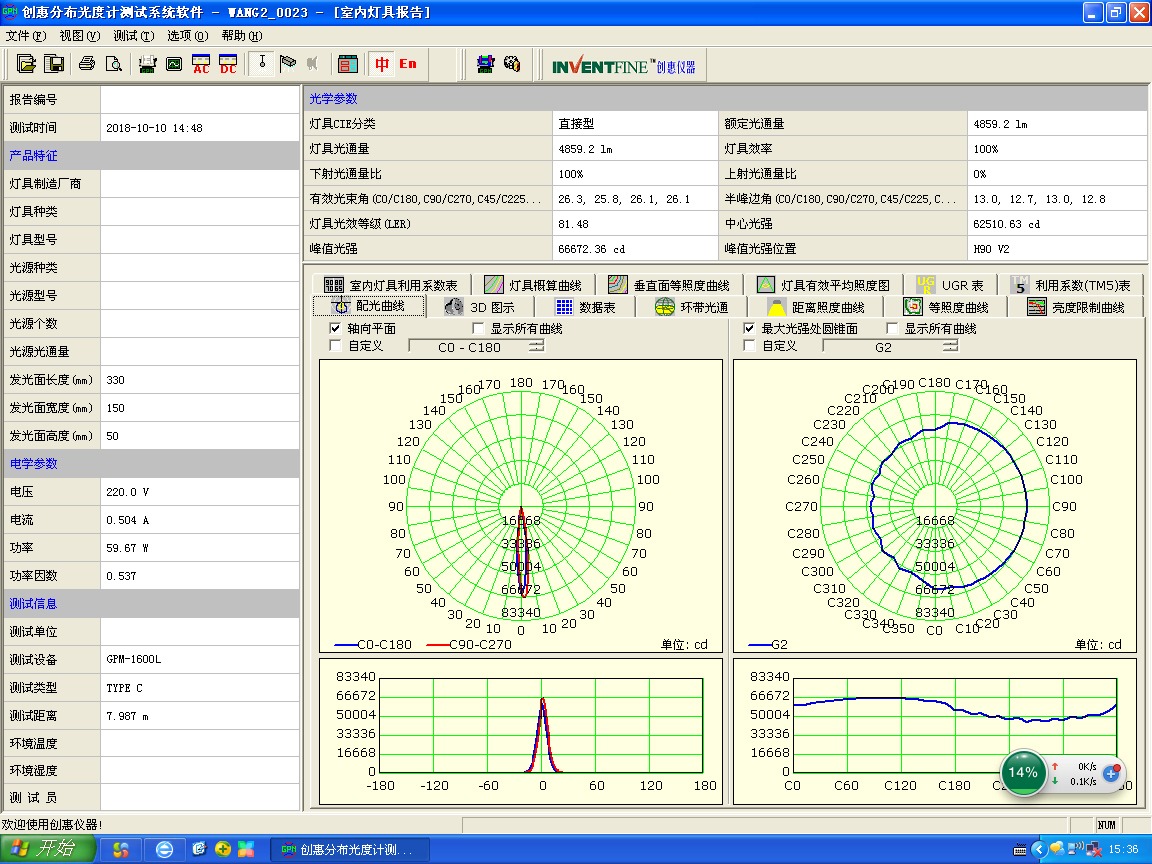

测量报告

输出文件格式

*.CIE CIE

*.IES IESNA

*.IDT EULUMDAT

*.CIB CIEBSE

*.TM4 CIEBSE

*.CEN DIN

*.CSV EXCEL

......

>被测灯具可绕垂直轴和水平轴转动，转动范围：±180°（或 0-360°）

>角度精度：0.2度，传动角度分辨率：0.1度；

>光度测量范围

   照度：0.01lx-10000lx     光强：1cd-107cd(探头)；

>光度测量精度 ：2% （标准光源下）；

>杂散光：≤ 0.1%

>被测对象（含灯具和夹具）的最大允许尺寸：

   B-β方案：1160mm（宽）×1600mm（高）

   C-γ方案：Φ1600mm（直径）×580mm（深）

>被测对象（含灯具和夹具）的最大质量：30kg

>被测灯具最大电流＜10A

>工作电源

  ① 供电电压：AC 220V±5%（出口产品按用户要求设计）

  ② 电源频率：50Hz/60Hz

  ③ 功耗：静态150VA，动态250VA；

>工作环境要求

  ① 工作环境温度：0～35℃

  ②正常测量最佳温度：25±2℃

  ③ 相对湿度：小于70%（无结露，建议安装空调）

高性价比的分布光度计

高精度的角度编码器

标准级恒温探测器

工作原理

测量平面

GB/T 9467-2008, “室内灯具光度测试”

GB/T 9468-1988, “道路照明灯具光度测试”

GB/T 7002-2008,“投光照明灯具光度测试”

LB/T 001-2008 “整体式LED路灯的测量方法”

GB/T 24824-2009 “普通照明用LED模块测量方法”CIE Pub. NO.70, “The Measurment of Absolute Luminous Intensity Distributions”

CIE DIV.Ⅱ-TC10, “Photometry of Luminaires”

CIE Pub.NO.76, “Photometry-the CIE Sytstem of Physical Photometry”

CIE 121-1996 “The Photometry of Goniophotometer of Luminaries”

IESNA LM-75 “Goniophotometer Types and Photometric Coordinates”

IESNA LM-79 “Electrical and Photometric Measurements of Solid-state Lighting Products”

IESNA-1971(73-96),“IES Practical Guide to Photometry”

IESNA 61341 “Method of Measurement of Center Beam Intensity and Beam Angle(s) of Reflector Lamp”

...

根据CIE、IESNA、国家标准等要求，用于测量室内照明灯具、投光灯具、道路照明灯具的空间光强分布及多种光度参数。
