成像亮度计


产品性能

○ 高动态范围‌:支持多次曝光与ND滤镜,对比度达1000000:1

  • 产品介绍
  • 产品参数
  • 产品特征
  • 工作原理
  • 满足标准
  • 适用范围

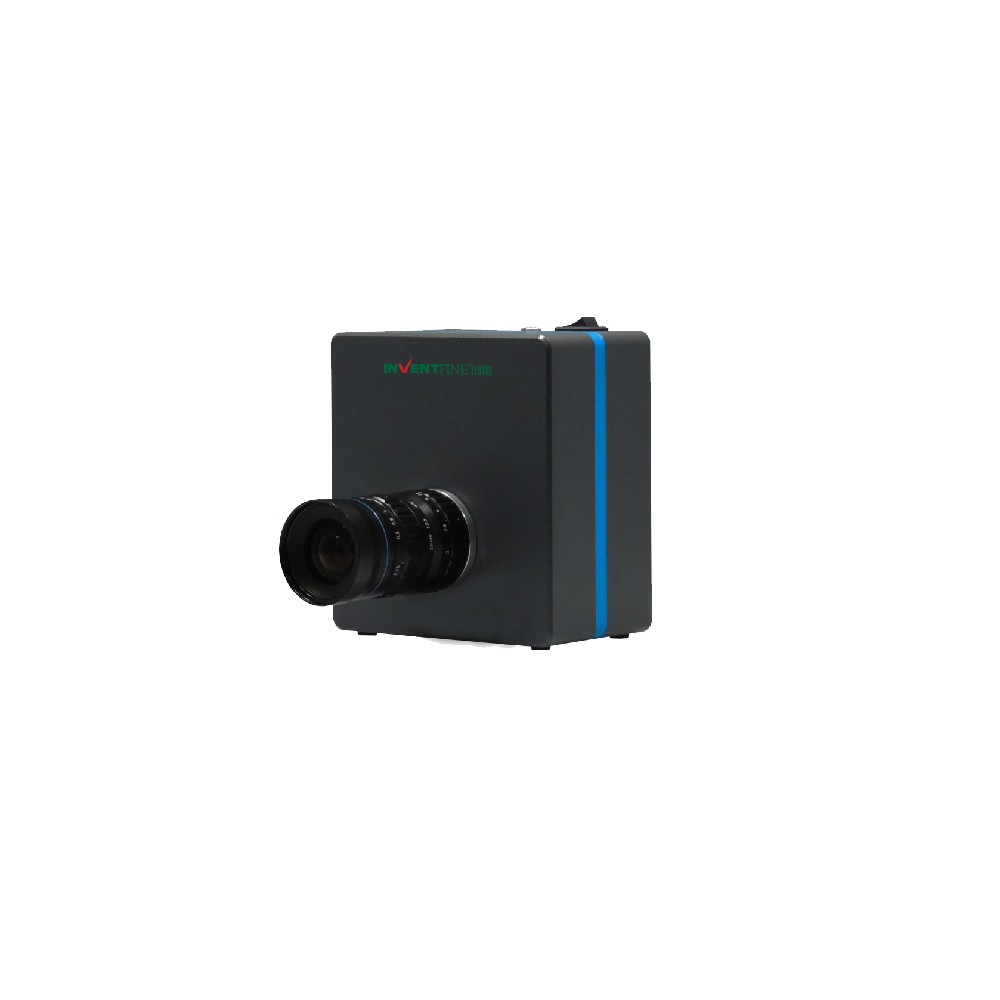

    UA-200是一款高动态范围成像亮度色度计,专为背光模组、车载显示等小型发光面板设计,支持快速亮度、均匀性测量及缺陷检测。其核心功能包括多滤光片配置、高对比度测量(达1000000:1),并支持局部图像(ROI)分析,适用于工业显示、照明产品及环境光学的精确测试。



    > 总像素:2000万
    > 像素分辨率:1920×1200
    > 像素大小:5.68μm×5.68μm
    > 动态范围:>1000000:1(多次曝光或选配ND滤镜)
    > 滤光片:Y滤光片
    > 像素深度:14bits
    > 曝光时间:15 μSec - 65 Sec
    > 亮度范围:0.001- 100,000cd/m2
    > 亮度精度:±3%
    > 亮度重复性(δ):±.0.5%
    > 镜头类型:C接口镜头,多种焦距可选
    > 接口:LAN


    ○ 高动态范围‌:支持多次曝光与ND滤镜,对比度达1000000:1
    ○ ‌多滤光片配置‌:UA-200C型号配备X1/X2/Y/Z滤光片,接近人眼视觉函数
    ○ ‌快速分析‌:15μs~65s可调曝光时间,适应不同亮度场景
    ‌○ 空间测量功能‌:支持亮度、色度坐标、色温的局部或全局分析

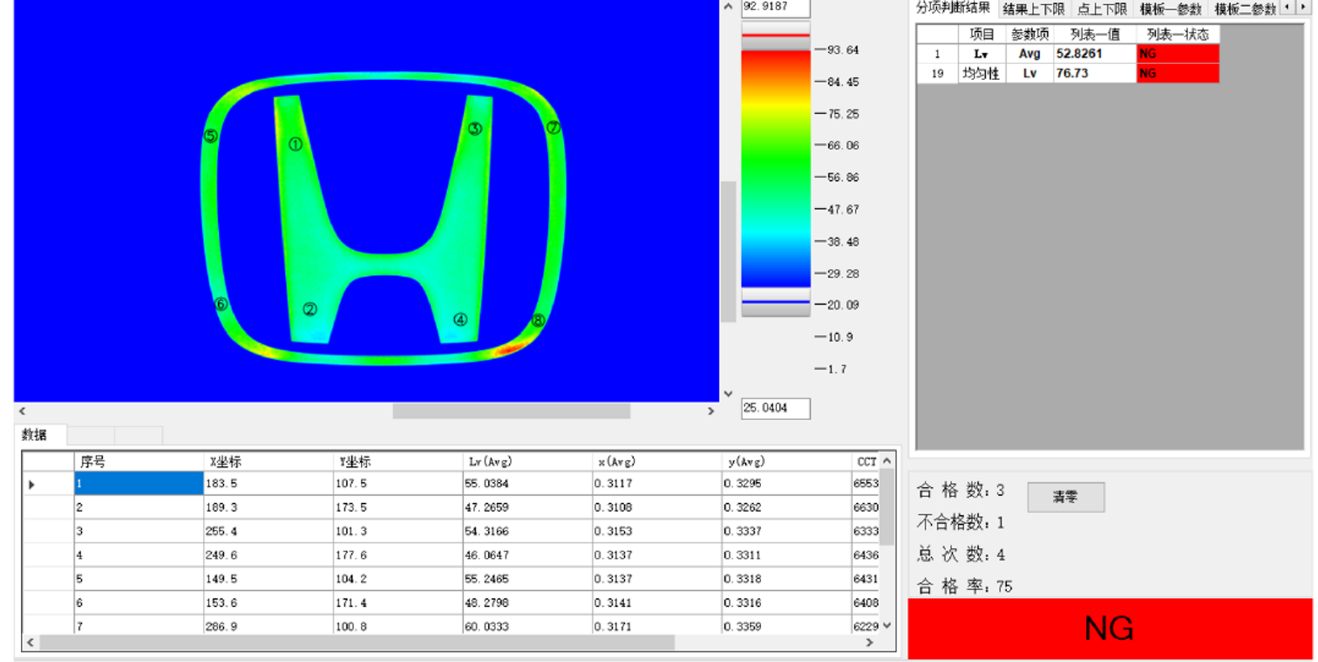

    通过多滤光片(如X1/X2/Y/Z)分光测量亮度和色度坐标,结合高动态曝光技术及ND滤镜扩展量程,实现从微弱到强光的精确捕捉。支持局部区域(ROI)分析,直接输出亮度、色温、均匀性等参数。

    • 亮度测量符合工业显示标准,精度±3%(标准光源下)

    • 色度测量基于CIE坐标,重复性δ≤±0.0003(校准后)


    • 显示行业‌:手机/车载面板均匀性、像素缺陷检测

    • 照明产品‌:LED透镜光束、氛围灯光学分析

    • 环境工程‌:道路/隧道眩光评估、室内照明测试

    • 工业检测‌:背光键盘透光性、航空仪表盘亮度验证
