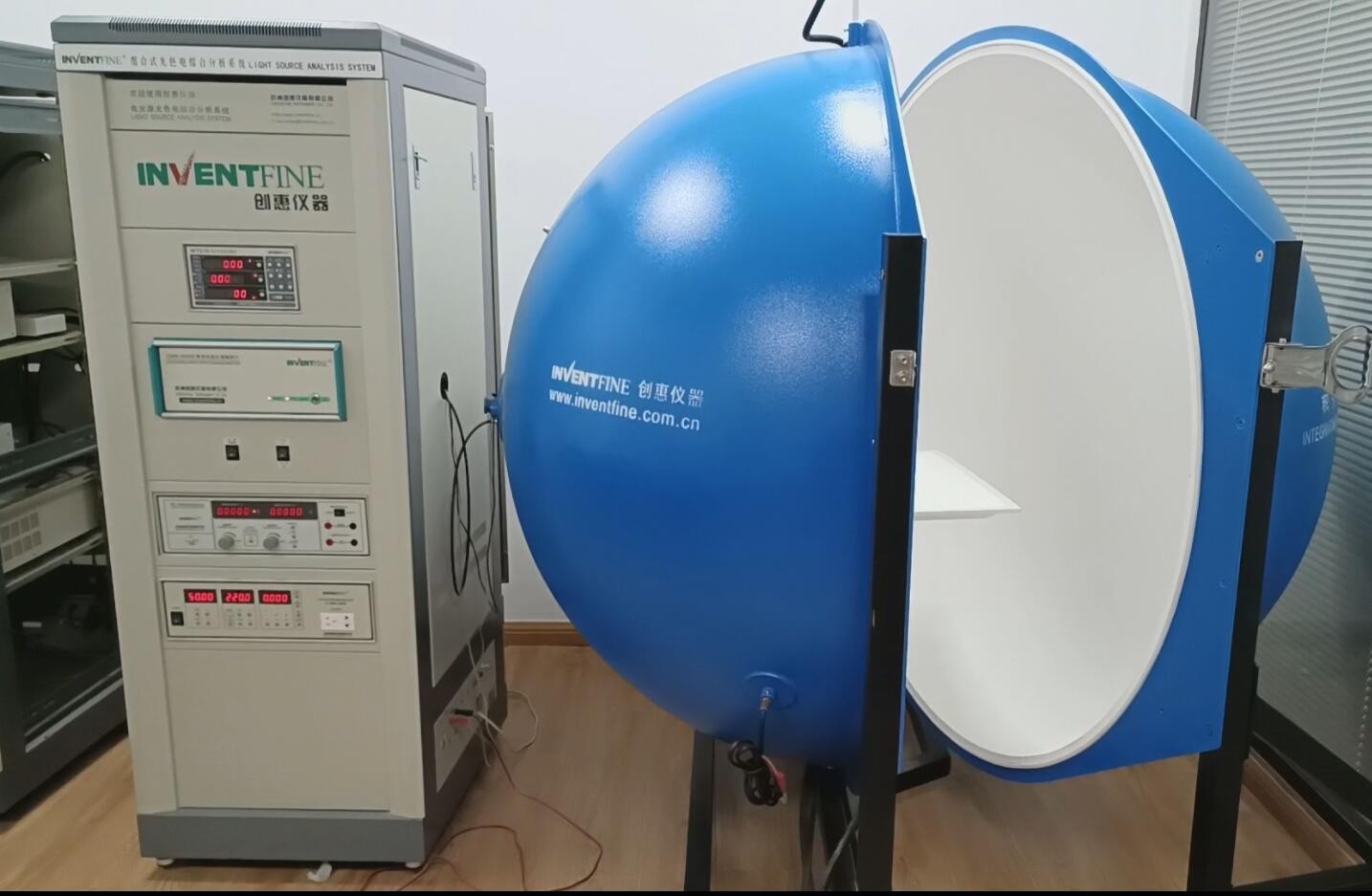

积分球：LED 产业的核心测量支柱
作为 LED 灯具研发、生产及质检全流程的核心光学测量设备，积分球是光通量、色温、显色指数等关键参数精准获取的 “基石”。其看似简洁的空腔球体结构下，蕴藏着复杂的光学原理与精密的设计逻辑，下文将系统拆解其核心特性与适配 LED 行业的设计要点。
一、积分球的核心光学特性：光的 “精准调控能力”
（一）高均匀性光场生成特性：光的 “均质化载体”

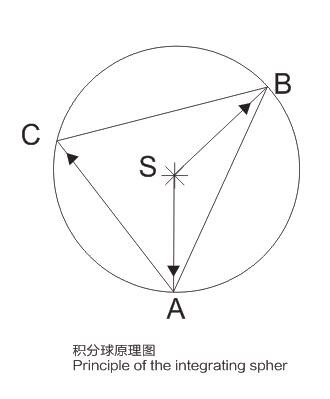

积分球通过光线多次漫反射实现能量均质化：LED 光线经入射口进入后，先撞击内壁漫反射涂层，遵循朗伯余弦定律向全方向均匀散射；经数百次连续反射后，原本存在方向差异与强度波动的 LED 光线被充分混合，最终在球内壁形成辐射亮度均一的光场。
优质积分球出光口均匀度可达 98% 以上，确保探测器接收的光线真实反映 LED 灯具整体光学性能，而非局部光斑特性。需注意，均匀性受积分球尺寸与开孔比影响，小型积分球因反射路径较短，均匀度达标难度更高。
（二）高效光能量捕获特性：光的 “全空间收纳装置”
针对 LED 灯具（如球泡灯、面板灯等室内灯具）120°-180° 的宽角度光输出特性，积分球凭借全空间光捕获能力实现精准适配，其核心在于内壁高反射涂层：
硫酸钡：适用于 350-2400nm 光谱范围，反射率≥95%，性价比高且在可见光区性能稳定；
漫射金：适配 0.7-20μm 红外波段，反射率≥90%，兼具耐高温特性；
PTFE：覆盖 250-2500nm 全波段，反射率≥99%，稳定性强。
该高反射特性使积分球对 LED 光通量的捕获效率达 98% 以上，显著优于传统透镜式测量系统（70%-85%），尤其适用于低光效 LED 样品的精准测量。
（三）光谱保真特性：光的 “原始信息还原器”
在 LED 色温与显色指数测量中，光谱信号保真度直接决定测量精度。积分球通过降低光线传播过程中的光谱畸变，确保不同波长光能量按原始比例被检测，关键在于涂层材料的光谱反射平坦性：优质 PTFE 涂层在 250-2500nm 范围内，光谱反射率波动可控制在 ±1% 以内；硫酸钡涂层在可见光区的波动则小于 ±2%。
这一特性使积分球系统能准确还原 LED 光谱分布，为色品坐标（x,y）、色容差（SDCM）、显色指数（Ra,R1-R15）等参数计算提供可靠原始数据，完全满足 CIE No.15:2004 色度学标准要求。
二、LED 行业适配的积分球设计要点：“量灯定制” 的技术逻辑

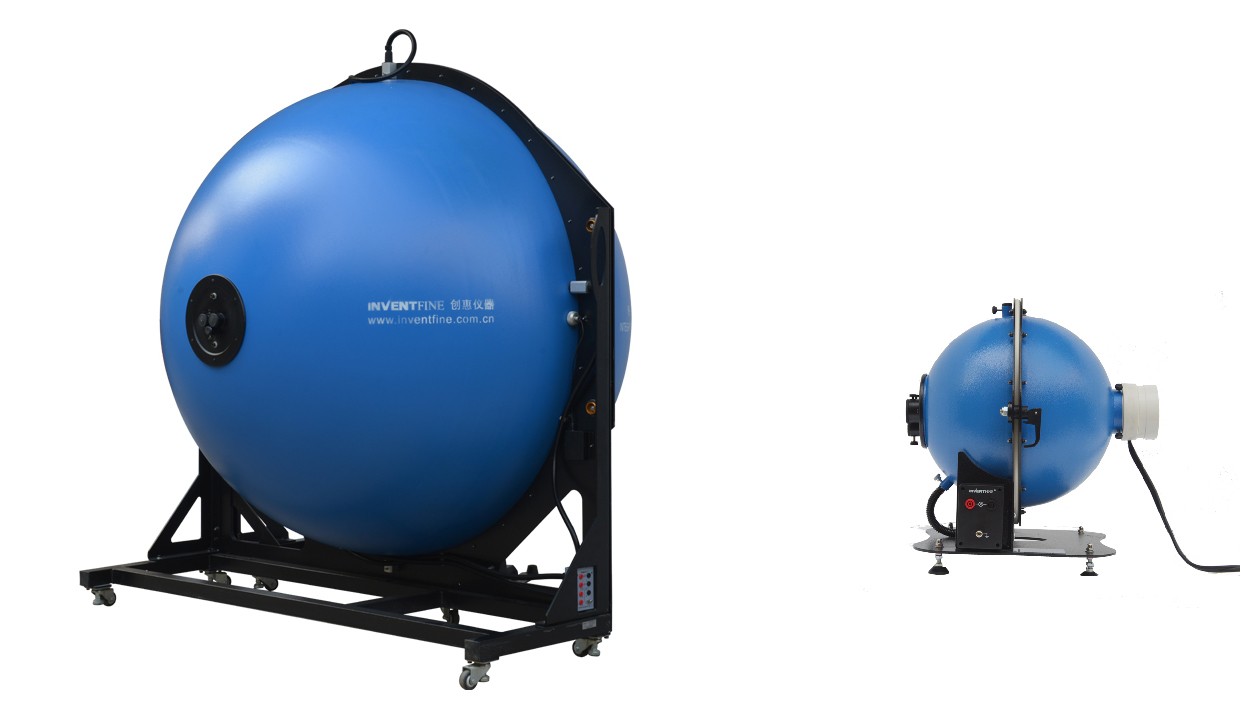

（一）尺寸参数的科学匹配
积分球尺寸（内径）选择需平衡 LED 样品尺寸与测量精度，核心遵循 “样品直径不超过球内径 1/10” 原则：

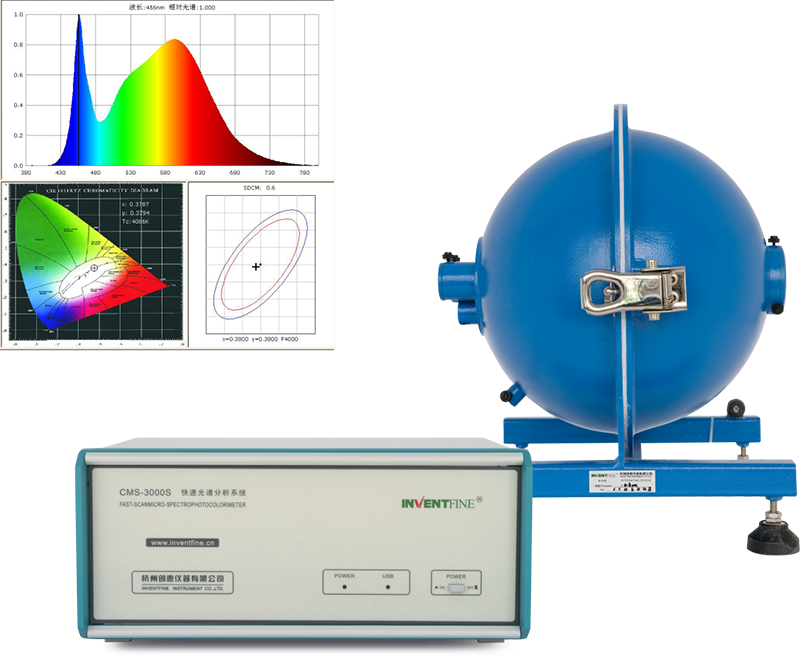

小型积分球（φ300-500mm）：适配贴片 LED、LED 灯珠等小型光源，光响应速度快，支持批量快速检测，端口占比需控制在 3% 以内（端口总面积 / 球内壁面积），避免影响均匀性；
中型积分球（φ50-1000mm）：为行业主流通用型号，适配筒灯、球泡灯等常规 LED 灯具。以 φ200mm 型号为例，可测量最大直径 200mm 的灯具，端口占比可放宽至 5%，在光通量误差≤2% 的测量精度与检测效率间实现最优平衡；
大型积分球（φ1000mm 以上）：针对路灯、投光灯等大功率 LED 灯具，如 φ1m 型号可满足 1000W 以上 LED 灯具测量需求，虽信噪比高（≥80dB），但需配备强效散热系统，避免球内温升影响测量精度。
（二）核心材料的精准选型
材料选择直接决定积分球测量性能与使用寿命，需结合 LED 测量的光谱范围与环境条件定向选型：

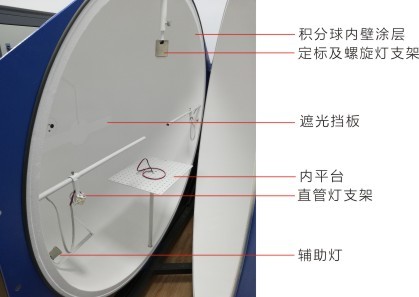

内壁涂层：常规 LED 灯具（可见光区 400-700nm）优先选用硫酸钡涂层，成本仅为 PTFE 的 1/3-1/2，可满足一般精度需求；LED 植物灯（含 450nm 蓝光、660nm 红光）、紫外 LED 等特殊光源，需选用 PTFE 涂层保障宽波段反射率稳定；测量功率≥200W 的工矿灯等高温 LED 灯具时，漫射金涂层可耐受 300℃以上高温，防止涂层烧蚀；
球体外壳：采用铝合金或不锈钢材质，铝合金外壳重量较不锈钢轻 40%，适配移动检测设备；不锈钢外壳刚性强、抗腐蚀性优，适用于生产线恶劣环境，外壳厚度需达 3-5mm，确保杂散光抑制比≥10⁶:1；

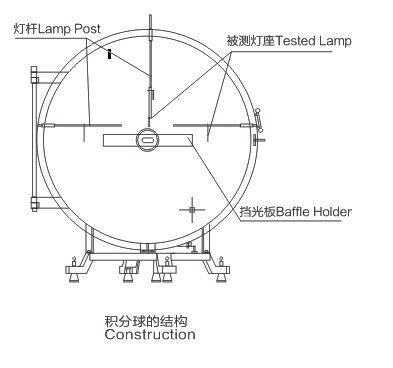

挡光板材料：选用与内壁同材质涂层的金属板，厚度 2-3mm，尺寸需确保遮挡直射光且不超过球内空间的 5%。国仪光子创新采用弧形挡光板设计，较传统平板挡光板减少 15% 光能量损失。
（三）端口与光路优化设计
端口布局与光路设计需遵循 “无直射、少遮挡、易操作” 原则，直接影响 LED 测量的便捷性与准确性：
端口配置：基础测量需至少包含 3 个端口 ——0° 入射端口（安装 LED 样品）、90° 观测端口（连接光谱探测器）、180° 反射端口（校准用）；透射测量需额外增设北极端口。端口直径根据器件尺寸确定，探测器端口直径通常为 10-20mm，LED 样品端口直径需比样品大 5-10mm；
光路控制：挡光板需精准设置于入射端口与观测端口连线之间，距离球心距离为球半径的 1/3-1/2，杜绝 LED 直射光直接到达探测器；针对 COB LED 等面光源，可加装漫射板配件，进一步提升光场均匀性；
散热设计：功率≥50W 的大功率 LED 灯具测量时会产生显著热量，需在样品端口配备风冷或水冷系统，将球内温升控制在 5℃以内。实验表明，环境温度每变化 1℃，LED 光通量测量误差会增加 0.3%-0.5%，温控环节至关重要。
（四）系统校准的规范化设计
积分球测量准确性依赖严格的校准体系，需满足 IESNA LM-79-19 标准要求，针对 LED 灯具相对测量特性优化：
标定光源选择：需选用与被测 LED 光谱特性相近的标准灯，如测量 2700K-3000K 暖白光 LED 时，应匹配同色温段卤钨标准灯，光通量偏差不超过 ±5%；
校准周期：日常生产检测中，每 8 小时需用标准灯进行一次单点校准；精度检测时，需按 CIE No.84:1989 标准完成全光谱校准，校准周期不超过 3 个月；
误差控制：通过双标准灯比对法控制系统误差，确保光通量测量重复性误差≤0.5%，色温测量误差≤50K，显色指数测量误差≤1.0Ra。
三、LED 行业典型应用与设计案例
（一）LED 灯珠批量检测用积分球系统
某 LED 封装企业针对 0805 贴片灯珠（尺寸 2.0×1.2mm）批量检测需求，采用 φ100mm 小型积分球系统，核心设计如下：
尺寸适配：样品端口直径 8mm，端口占比 2.56%（＜3% 阈值），满足灯珠测量空间需求；
材料选择：内壁采用硫酸钡涂层，可见光区反射率≥95%，平衡检测精度与成本；
光路优化：采用双挡光板设计，有效抑制灯珠直射光，出光均匀度达 97%；
系统配置：集成多通道切换装置，实现每小时 1200 颗灯珠自动检测，光通量测量误差≤1.5%。

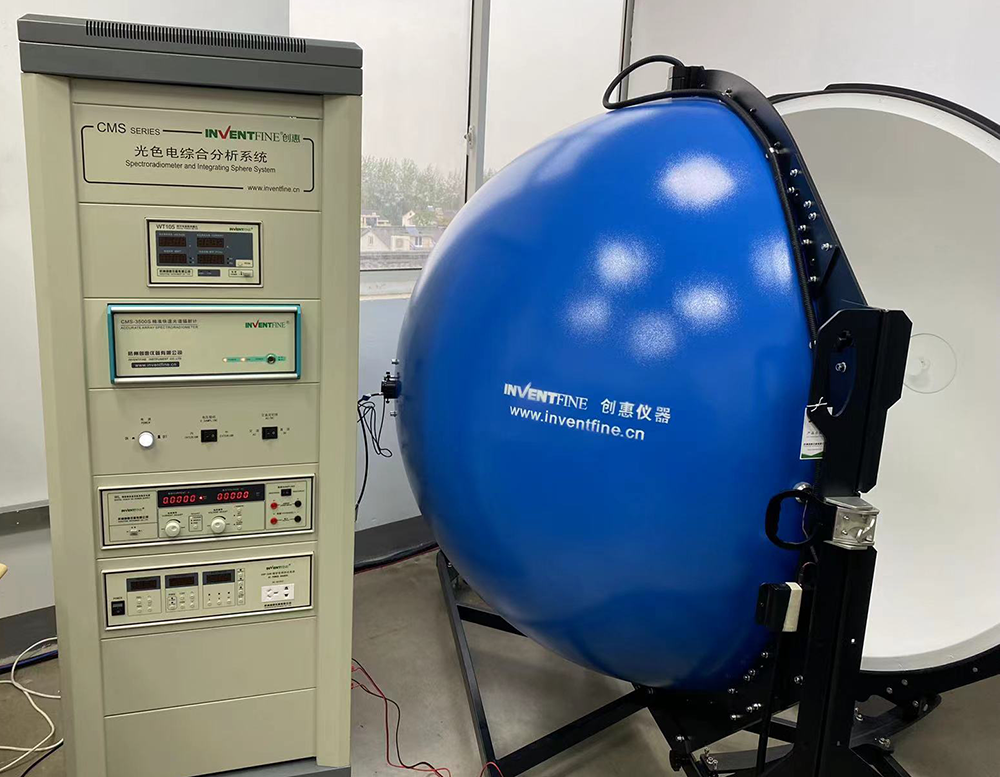

（二）大功率 LED 路灯检测用积分球系统
某第三方检测机构为满足 100-1000W LED 路灯检测需求，定制 φ1.5m 大型积分球系统，关键设计包括：
尺寸匹配：球内径 1500mm，可容纳最大直径 1200mm 的路灯样品，样品与球心同轴度偏差≤2mm；
材料升级：内壁采用 PTFE 涂层，400-1100nm 波段反射率≥98%，适配路灯红外辐射测量需求；
散热强化：配备水冷 + 风冷复合散热系统，球内温升控制在 3℃以内；
校准体系：采用 1000W 标准卤钨灯标定，支持 CIE No.177-2007 标准下全参数测量，显色指数测量精度达 ±0.5Ra。
四、结语
积分球作为 LED 光学测量的 “基础设施”，其核心价值在于通过材料与结构设计实现光场的均匀化与保真化，而设计要点需紧密匹配 LED 灯具的尺寸、功率及光谱特性 —— 从涂层反射率 1% 的精度提升，到端口占比 1% 的细节控制，每一项优化均直接决定测量数据的可靠性。
随着 LED 技术向 Mini/Micro LED、智能照明方向迭代，积分球设计正朝着模块化、高光谱分辨率、快速响应方向演进：Newport 模块化积分球系统已实现 “单球适配多类型 LED 测量” 突破。未来，积分球将不仅是测量工具，更将成为 LED 光学性能研发的核心支撑平台，为照明产业高质量发展提供精准的 “光场标尺”。
