在照明行业的发展浪潮中，从传统光源到如今蓬勃兴起的 LED 照明，对光源性能进行精确评估始终是驱动行业前进的核心动力。积分球测试系统作为高精度光学测量设备的代表，在照明领域发挥着无可替代的作用。该系统基于光的多次反射与散射原理，通过精妙的结构设计，实现对光源各项参数的精准测定，为照明产品从研发、生产到质量管控、市场推广的全生命周期，提供关键数据支撑与技术保障。
工作原理

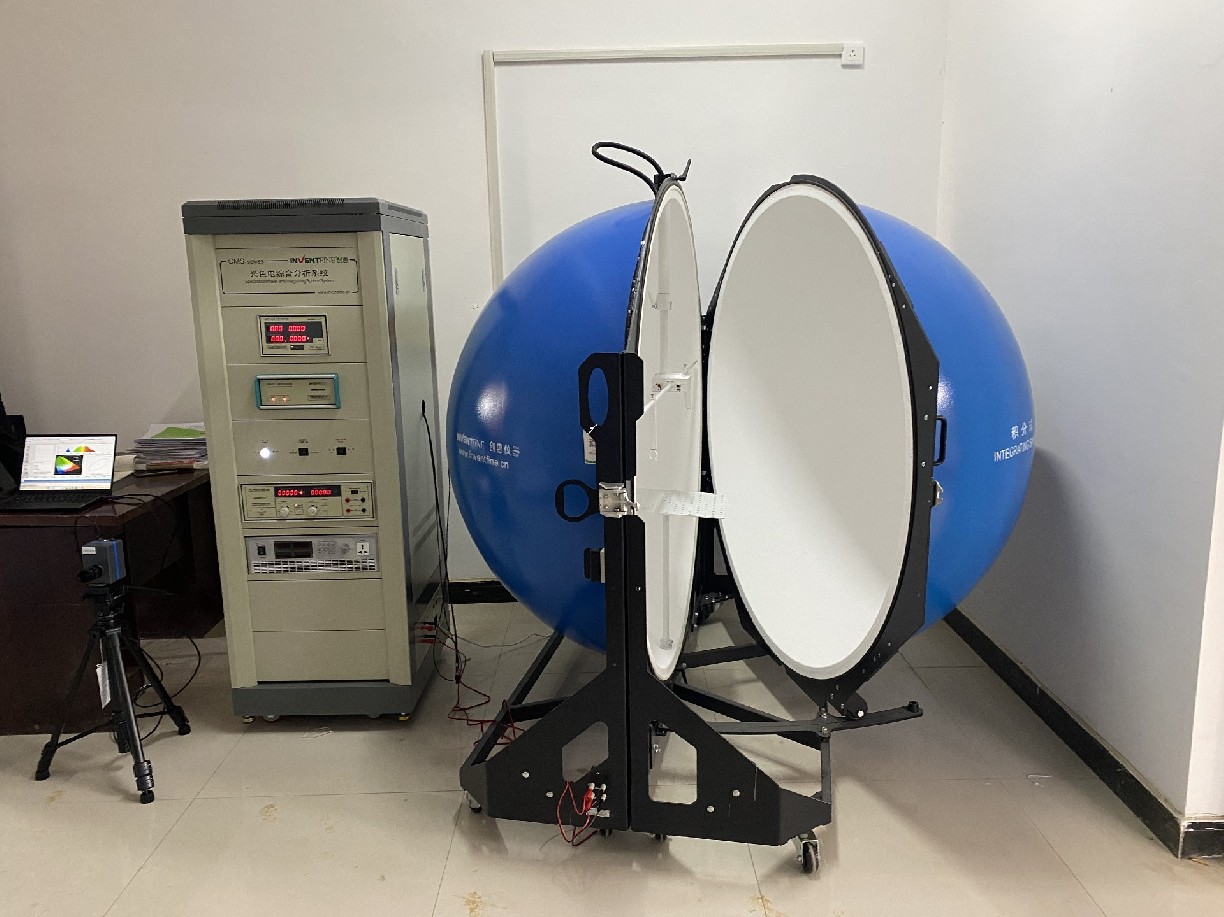

积分球是一个内部涂覆高反射率白色涂层（如氧化镁、硫酸钡等，漫反射系数趋近于 1）的空心球体。当光源置于球内，发出的光线在球壁间不断反射、散射。得益于球壁涂层优异的高反射率与漫反射特性，光线在球内充分混合，最终达成球内各点光照度的均匀分布。
在球壁的优化位置安装光度计、光谱仪等探测器，其收集到的光信号，完整反映了球内均匀混合后的整体光信息。依据积分球的几何参数、探测器响应特性，结合相关光学公式，即可精准计算光源的光通量、辐射功率等核心参数。以光通量测量为例，通过测定球内平均光照度，结合积分球半径等几何数据，利用特定公式便能得出准确数值。
结构特点高反射率涂层
积分球内壁涂层的反射性能直接关乎测量精度。高品质积分球涂层反射率可达 96% 甚至更高，例如蓝菲光学积分球采用原装进口 680 涂料，具备高漫反射率与高朗伯特性，不仅反射效果卓越，还拥有长效耐用、不泛黄、不脱落的优势，确保测量性能长期稳定可靠。
多样的尺寸与设计
为适配不同类型、规格的光源测试需求，积分球提供 0.5m、1.0m、1.5m、2.0m 等多种直径规格。其设计严格遵循 IESNA LM-79、CIE 127-2097、GB/T 7922、GB/T 5702 等国际与国家标准，支持 2π 和 4π 两种测量模式：
2π 配置：适用于单颗 LED、LED 阵列等光源的前向辐射通量或光通量测量，将样品置于积分球内表面即可进行测试；
4π 配置：能够全面测量固体照明光源在全方向的辐射情况，需将样品通过接口置于积分球中心，常借助辅助灯补偿样品与连接器的光吸收。
配套探测器与附件
积分球通常与高灵敏度探测器协同工作，以蓝菲光学 LFC 系统搭配的 CDS 600 型 CCD 迷你阵列光谱仪为例，其光谱探测范围覆盖 200-850nm，具备低噪音、宽光谱响应的特性，可快速完成 LED 等光源辐射度、光度、色度特性的测量。
此外，积分球系统还配备丰富附件：辅助灯用于自吸收校正，挡板、端口衰减器可灵活调节测量条件，多个功能开口则满足多样化测量场景需求。
